隨著計算機系統和通信設備數量的持續增長，確保它們的安全、可靠運行變得愈發關鍵。數據中心基礎設施管理系統、環境監控系統、消防系統以及安全系統的協同工作與穩定性至關重要。本方案旨在構建一套綜合性的集中監控與操作系統，該系統將全面覆蓋數據中心的公用事業管理、環境監控以及安全保障等各個方面。

數據中心基礎設施管理(DCIM)解決方案提供了一套數據中心內實施的全面基礎設施與環境監測解決方案。方案覆蓋了對公用事業電源、UPS系統、空調系統、煙霧探測器、溫度、濕度、閉路電視監控以及PDU（電源分配單元）的全面監控。系統的集中監控平臺通過JSON和HTTP協議實現與現有平臺之間的高效數據交換。本方案強化了系統監測能力，促進數據中心內部各系統間的無縫溝通與協作，滿足數據中心基礎設施管理的各項需求。

• 【1】開發與部署適用數據中心基礎設施管理及環境系統的綜合監測解決方案。
• 【2】如何預防故障發生，最大限度地減少停機時間，并確保關鍵IT基礎設施的安全與保護。
• 【3】采用先進技術同時具備強適應性。
• 【4】增強DCIM 協調性、穩定性和運營效率。
• 【5】如何確保計算機系統和通信設備的安全可靠運行。
• 【6】實時集中監控、主動維護和高效故障排除。
• 【7】提供具備前瞻性的監控系統，以滿足數據中心基礎設施日益增長的需求。
• 【8】?jī)?yōu)化資源利用效率，以最大限度地提升系統性能。
• 【9】有效降低潛在風險，促進整體的持續發展。
• 【10】具備可擴展性、靈活性和對不斷演進的技術環境的兼容性。

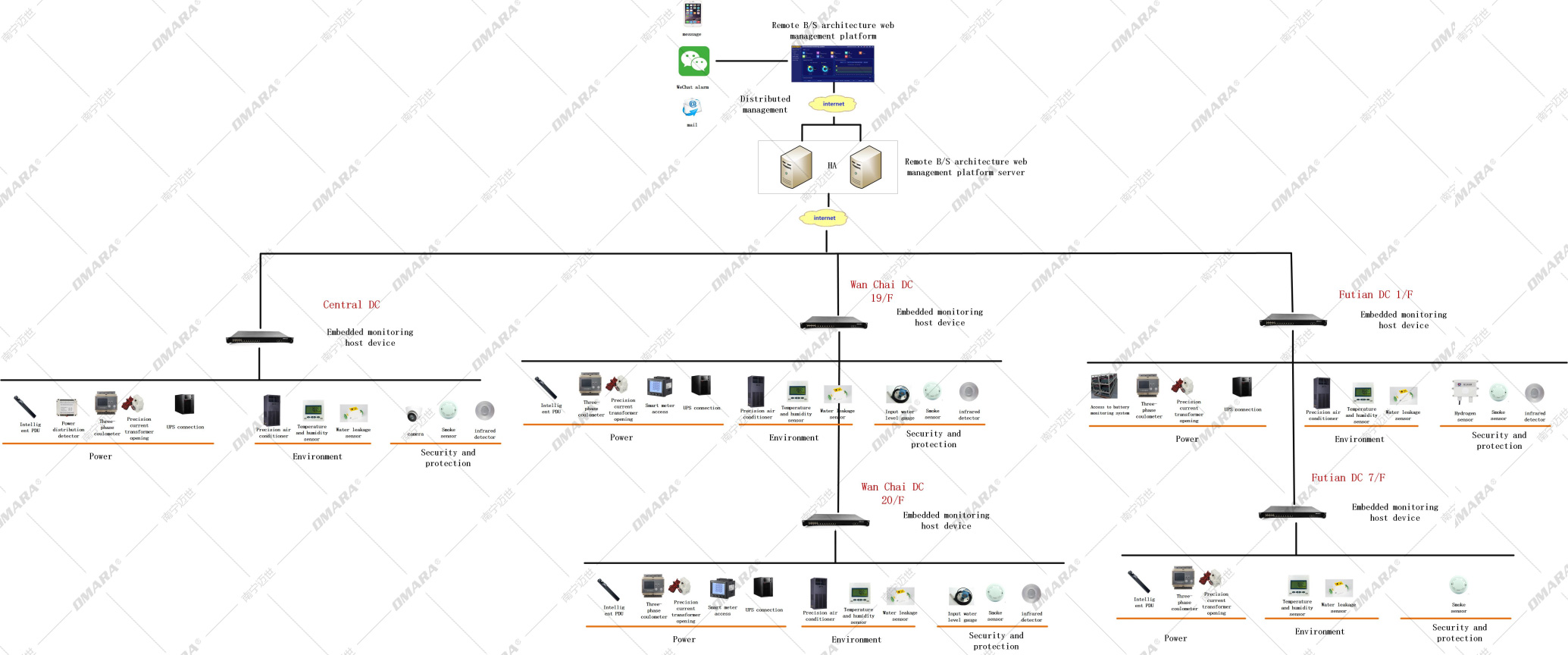

系統依據HA架構設計，系統架構如上圖所示，整個系統分為三層。

1、集中管理終端：

通過web瀏覽器訪問，對多個監控主機進行集中管理。 管理來自下方每個主機的數據，并處理顯示和報警信息處理。

2、監控主機：

基于Web的管理，用于存儲、處理、分析和輸出實時數據。處理報警消息、記錄事件并將信息上傳到集中管理平臺。

3、現場設備/信號采集層：

包括采集收集現場數據的設備和傳感器。數據 通過RS485/RS232通信上傳到監控主機。

3D視圖展示

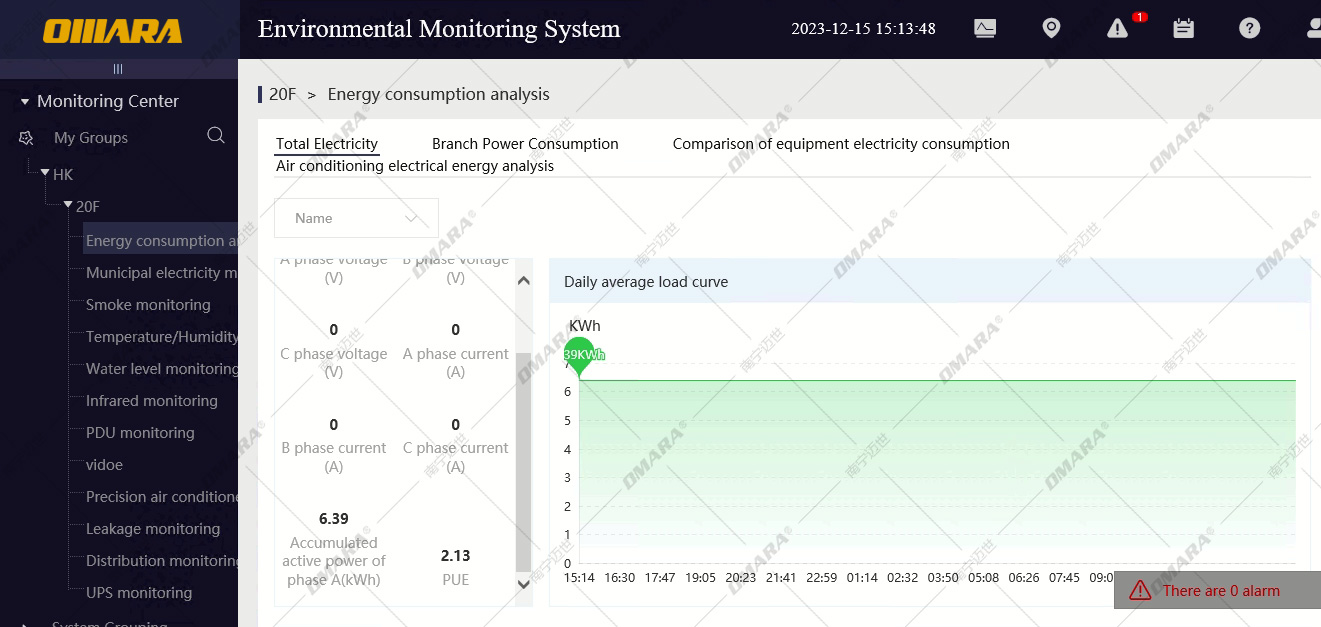

電力能耗統計及PUE監測

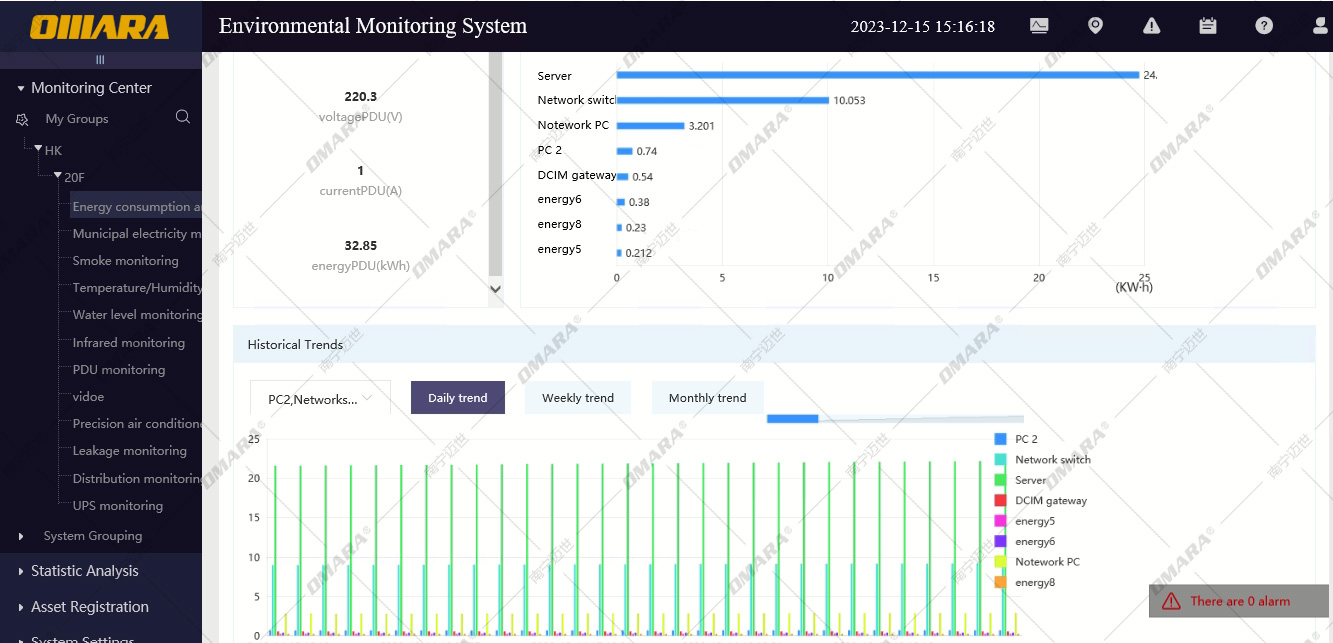

能耗排行

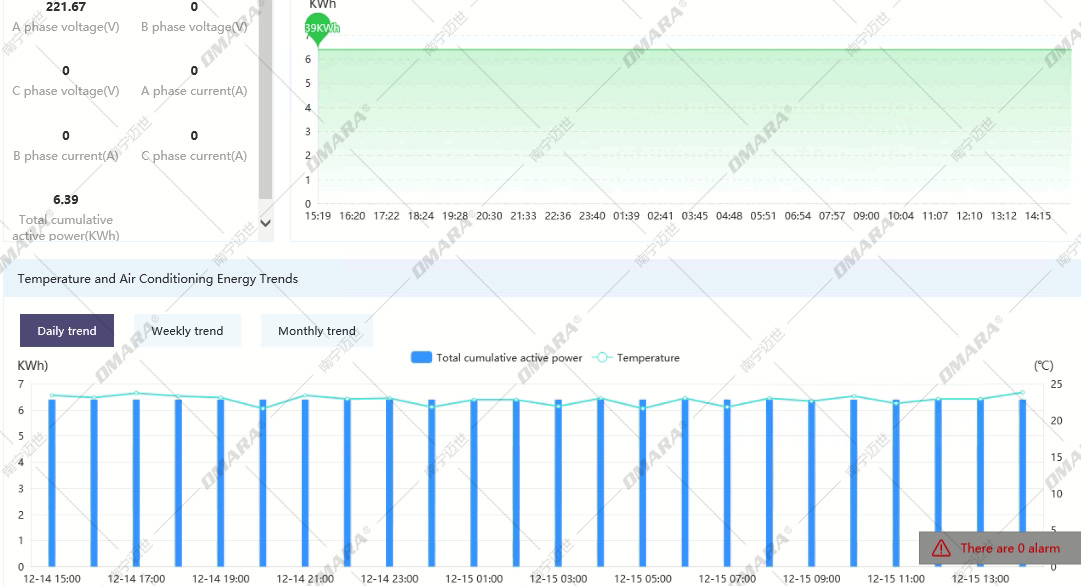

空調能耗統計

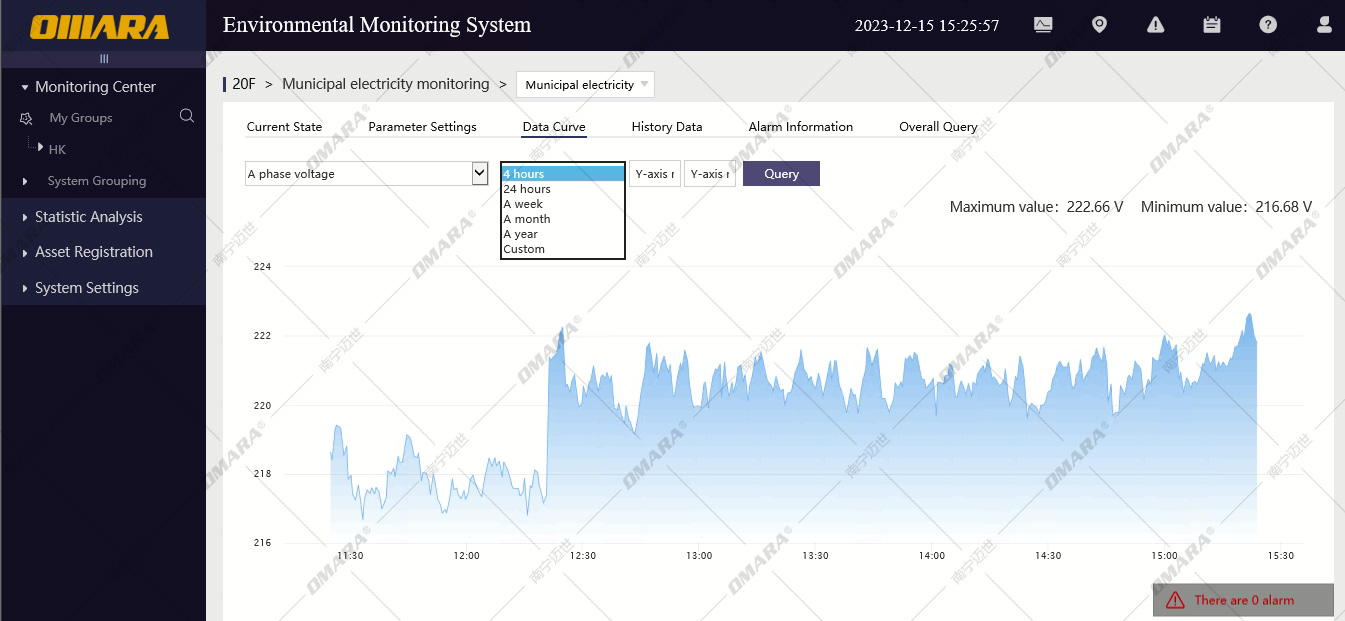

數據分析

視頻監控

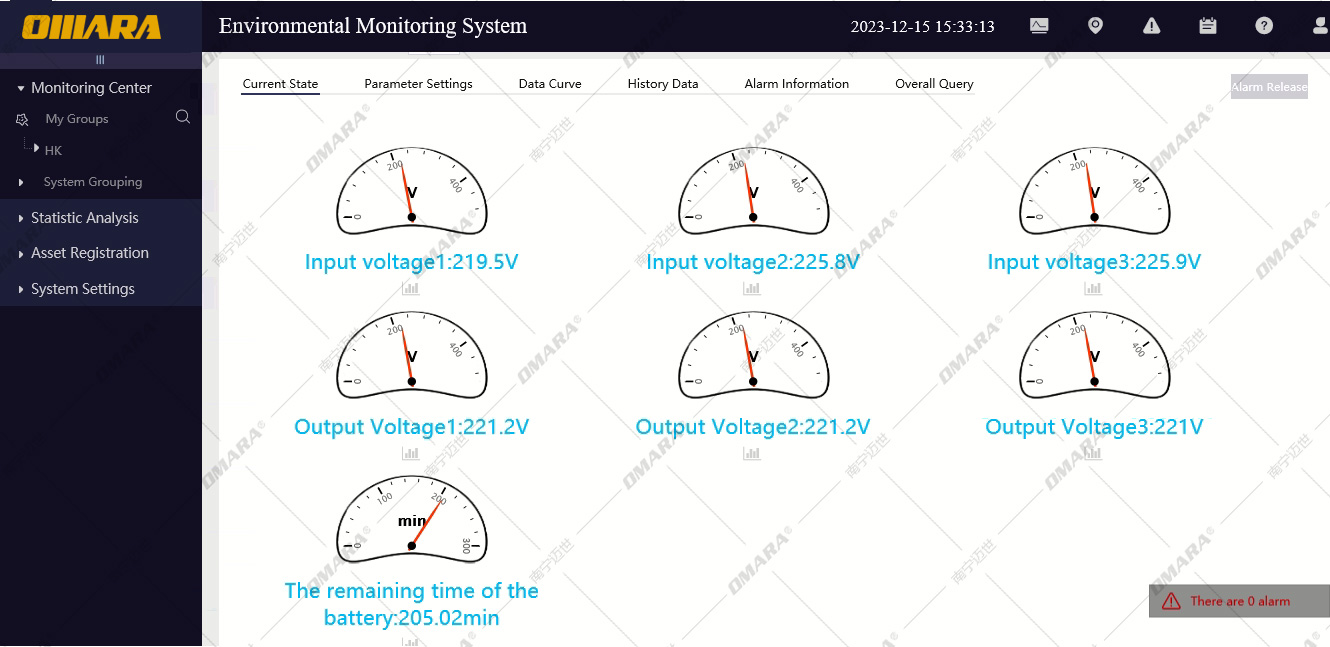

UPS狀態監測

資產管理

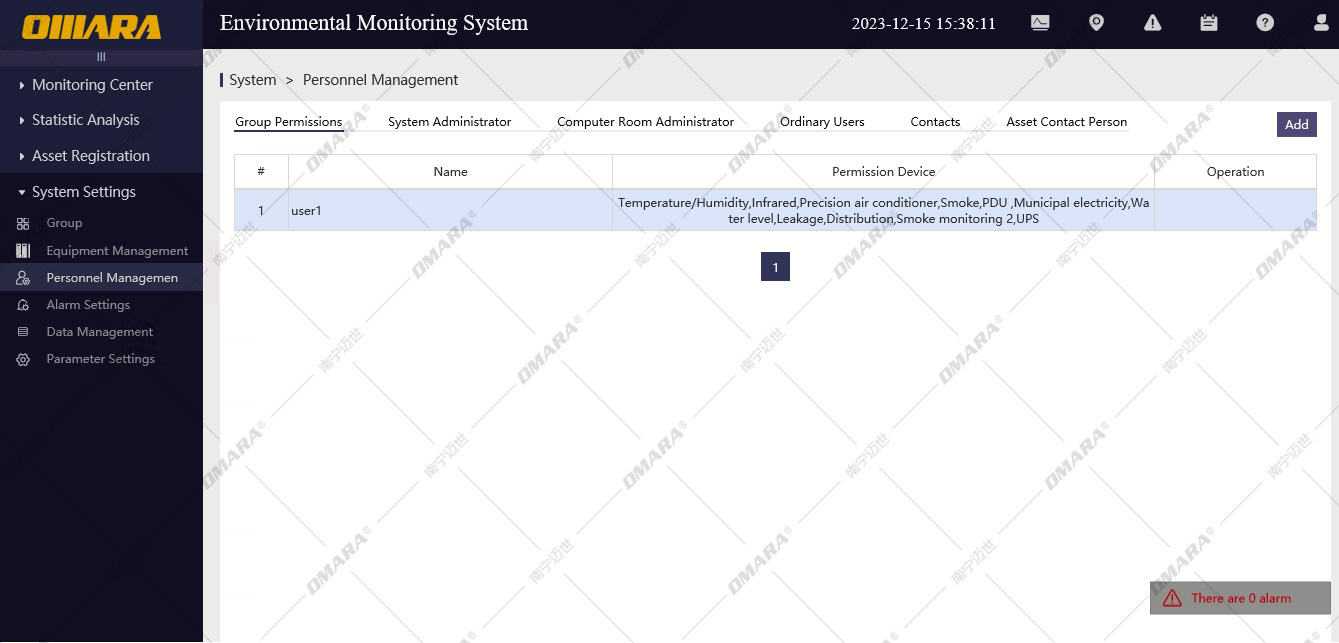

用戶權限管理

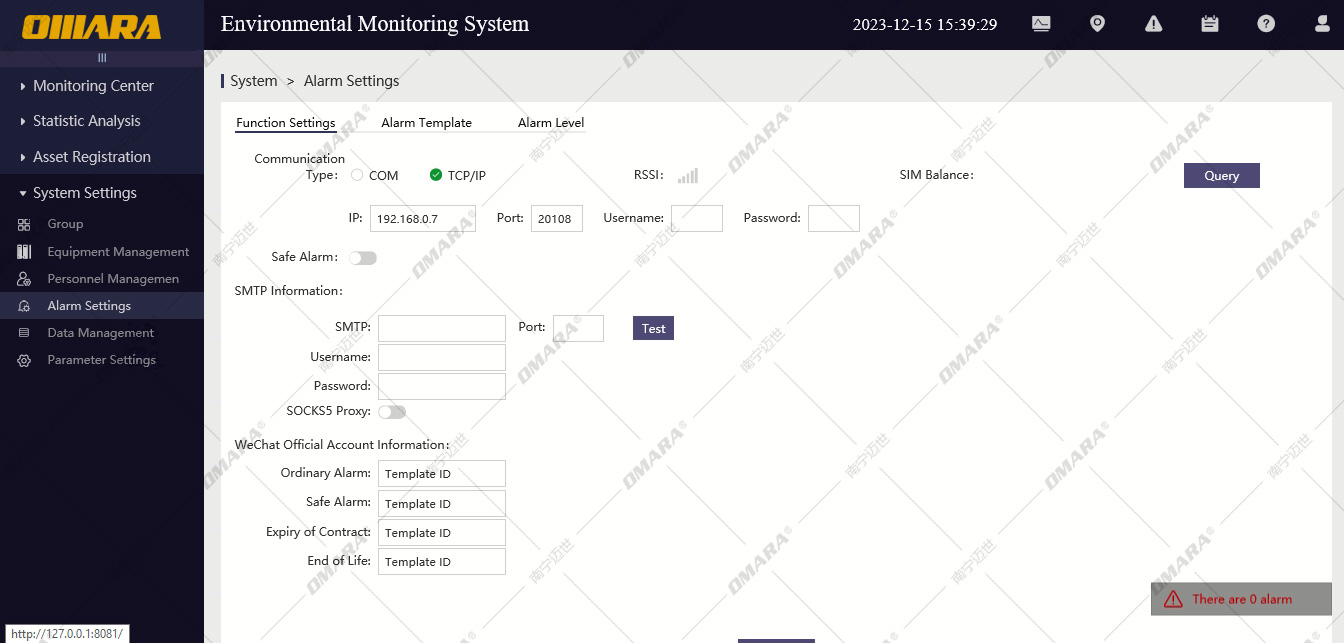

報警管理

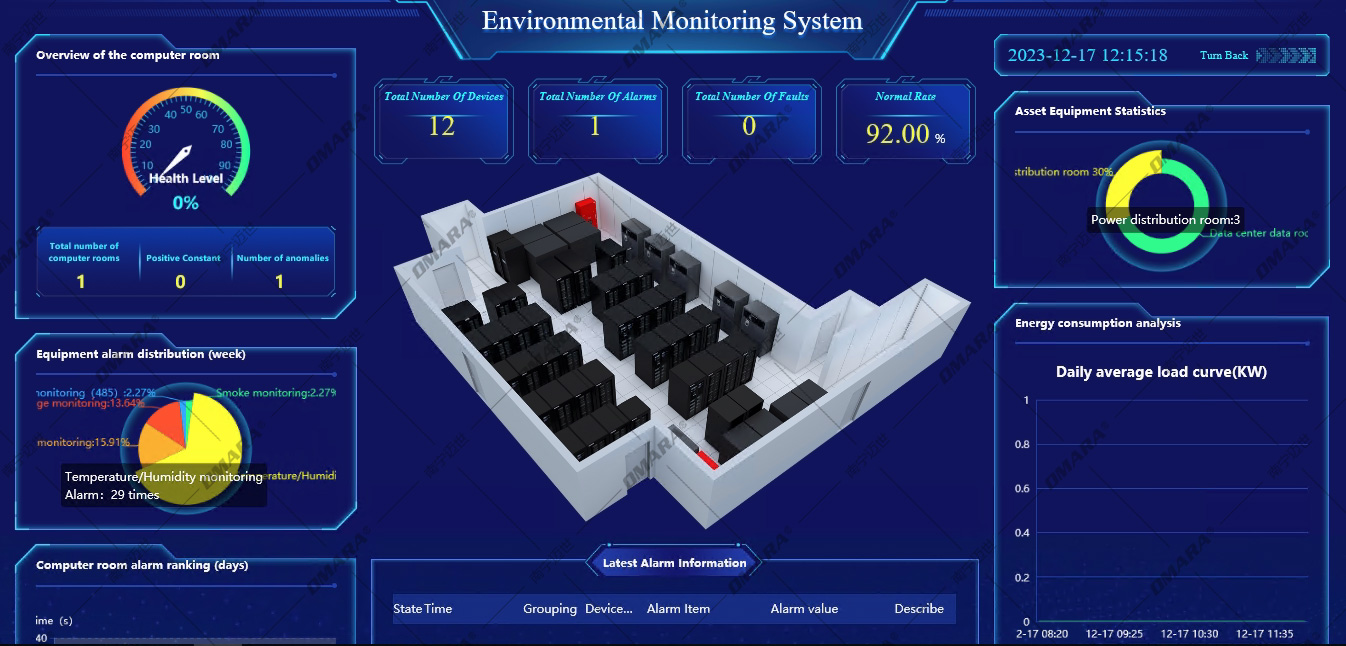

大屏數據展示

1. 香港交通銀行大廈

此次項目包含了香港交通銀行所擁有的5個機房，共計369臺關鍵設備的集中、高效監控管理。
